管路加熱系統

管路加熱帶

管路加熱帶

品質穩定

材質多樣,可依據您的環境需要提供最合適的產品組合 可以客戶需求增加或減少配備與功能,滿足您對預算的掌控

品質穩定

所有材料均自國外進口,品質有保障

快速交貨

自有工廠,隨時監控與調配生產進度,為業界交期最快之供應商 不必等待漫長的運送與報關時間,您需要的加熱帶,可在台灣輕易取得

價格合理

台灣設計與加工,不必負擔進口關稅與其他不必要之花費

產品精緻

不斷發展改良新的製作方法,讓客戶在不增加預算的前提下,也能夠取得精緻化的產品

貼心的服務

在客戶訂單確定後的空窗期間,可免費提供臨時替代用加熱帶,以確保 生產線可正常運作 具備專業的維修服務工程師,可隨時解答客戶的相關問題 維修與製造工廠均位於台灣,可提供客戶快速的維修服務

加熱夾克的樣式表現可分成多種形式:

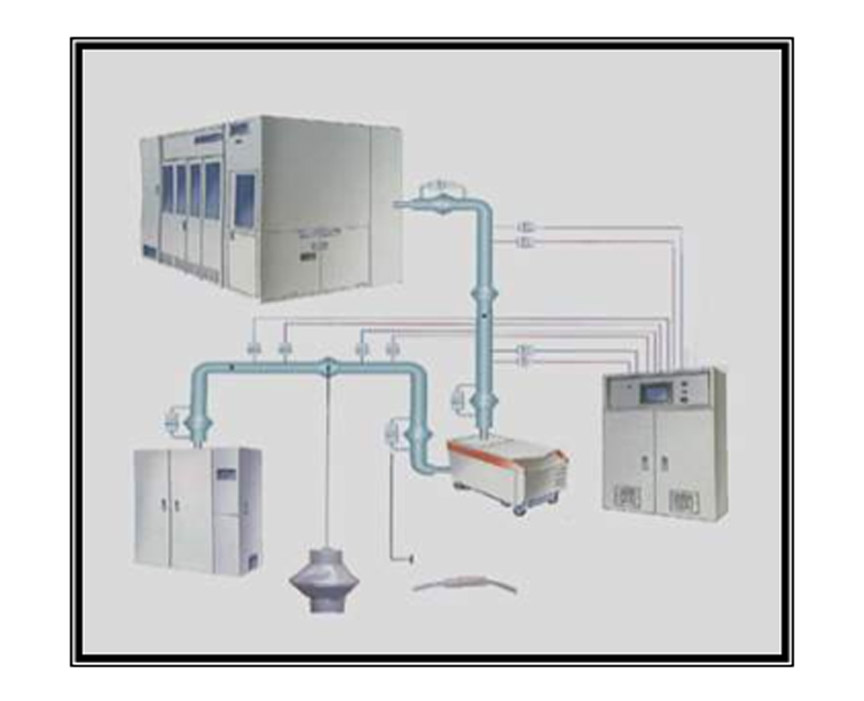

加熱帶系統介紹

系統介紹

軟式加熱布包(Heating Jacket)是用來維持各種科技產業中所使用的真空 管路、氣體管路中的溫度,依照客戶的需求量身訂做;軟式加熱布包系統 Heating Jacket System係由軟式加熱布包包覆(Heating Jacket)、溫度控 制器(Temp. Controller)進行溫度控制、人機介面控制箱M/M Interface Controller整合即時中央監控方式管理各加熱帶之溫度實況,三者相互作用 所構成的系統。

應用功能

目前廣泛應用於包括半導體真空或 排氣不銹鋼之溫度維持,以避免內 部因低溫而造成未反應完全之副生 成物(by-product),凝結於管路內 壁,造成阻塞或其他降低排氣效率 差之影響。




零件成份


加熱夾克是由多層材料與零件所組成,分析如下:



Ayer Function Image Material Feature
Layer 1 保護加熱帶內部零組件影響整體外觀表現。不同環境建議使用不同材質。

PTFE Coated Cloth

Long Fiber Cloth
請參考材質資料

請參考材質資料
Layer 2 保溫,減少熱流失。隔熱,降低加熱帶表面溫度。厚度與材質決定斷熱效果。德易力標準厚度:13T

AIO Fiber
Mat

Glass Fiber
Mat
不含膠質及機質
刺激性較玻棉低
對人體健康影響小
熱傳導率:0.03 Kcal/mh℃

不含膠質及機質刺激性
對人體健康影響大
不宜直接裸使用
熱傳導率:0.03 Kcal/mh℃
Layer 3 加熱線鋪設位置。 加熱線的材質與線徑與間距會直接影響加熱效率。 可依使用溫度與客戶需求使用不同加熱線鋪設方式。

Nickel Chrom
外覆玻纖維套
以手工方式鋪設耐熱布上

Nickel Chrome
以高壓淋膜鑄造於矽膠片中
依據每一平方公分的尺寸與功率密度,鋪設線徑不同之加熱線。加熱線間距較大,約為10mm。 可承受較大功率與溫度。

依據每一組節的尺寸與功率密度,鋪設線徑不同之加熱線。
加熱線間距較小,約為5mm。 因矽膠材質特性,每一平方公分之功率不可過大,否則會導致矽膠片過熱燒毀。
Layer 4 與真空管壁直接接觸。 保護電熱線。 Long Fiber Cloth 請參考材質資料

Material


目前市面上的加熱帶主要分成四種材質,分析如下:



加熱帶材質 特 性 耐熱溫度


NOMEX 耐熱布
特性:
1. 不助燃性。
2. 材質柔軟輕盈。
3. 適形性極佳。
4. 優越長纖布特性,無Particle,幾乎零污染。
5. 質感極佳,長時間使用後亦不容易改變外觀。
6. 製作成本與售價均較為昂貴。
7. 適用於對Particle要求嚴格的環境。
耐熱溫度:260度


PTFE Coated Cloth 耐熱鐵氟龍布
特性:
1. 不助燃性。
2. 材質強韌堅固。
3. 耐磨與耐拉扯。
4. 優越纖維特性,無Particle,幾乎零污染。
5. 防水性與抗化學藥 品性均佳。
6. 製作成本與售價均較為昂貴。
7. 使用壽命長。
8. 適用於對Particle要求嚴格的環境。
耐熱溫度:290度


Aluminum coated 耐熱鍍鋁布
特性:
1. 不助燃性。
2. 防水性。
3. 材質柔軟,適形性
4. 鍍層具金屬性,有 金屬污染與導電疑慮。
5. 長時間使用後,表層易產生皺摺或表層剝落現象。
6. 製作成本與售價均較為便宜。
7. 適用於對Particle要求較低的環境。
耐熱溫度:200度


Silicone Rubber 矽膠發泡棉
特性:
1. 助燃性。
2. 模組化多層次組合
3. 發泡材質,長時間高溫使用極易硬化與粉化。 4. 保溫隔熱功能較差使用時表面溫度偏高。
5. 使用壽命不長。
6. 適用於對Particle要求低的環境。
耐熱溫度:260度

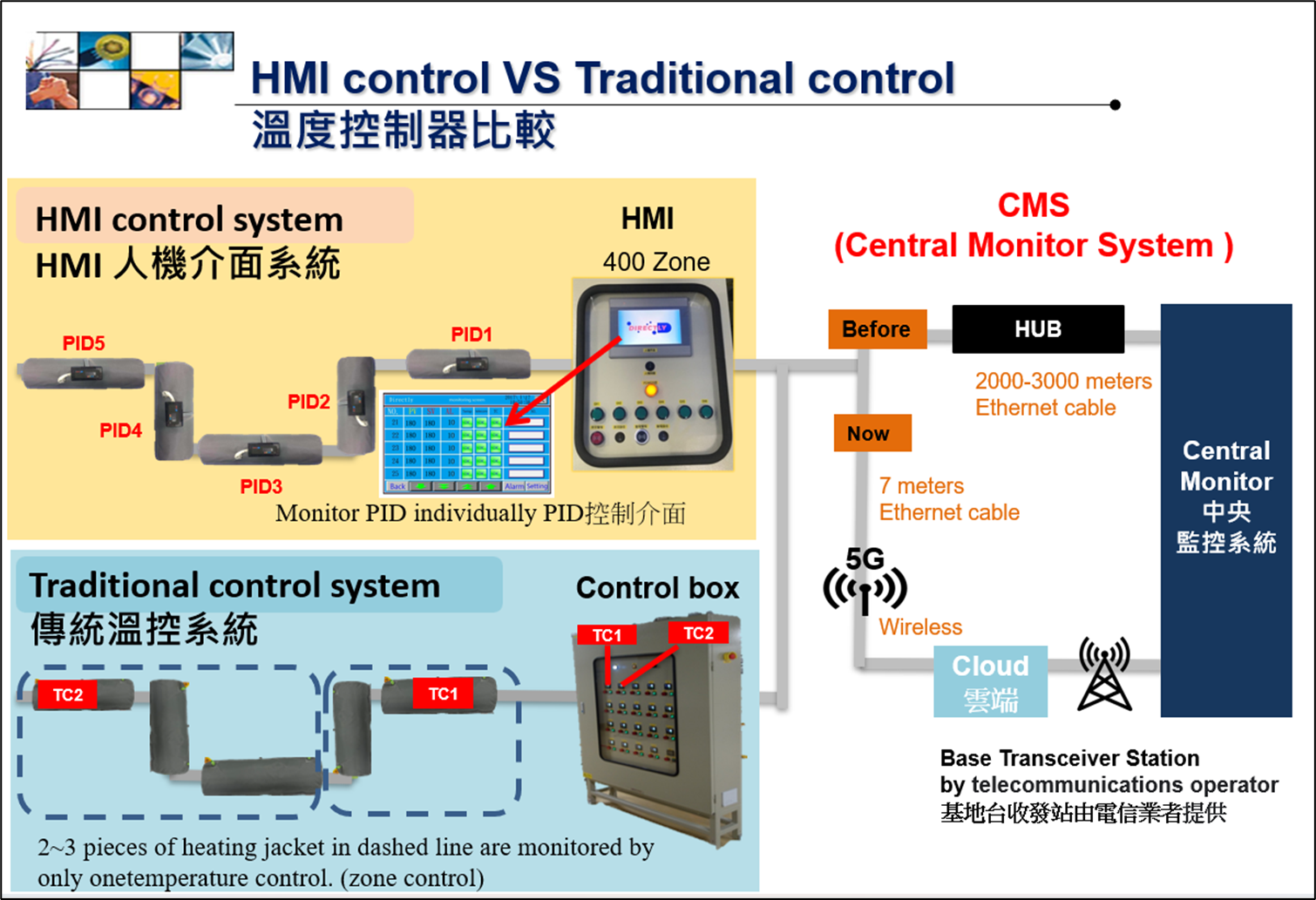

每件加熱夾克皆搭配單一溫控器,溫控器隨著加熱夾克分怖零散,因而有無法同時掌握所有狀況的缺點, 因此,為了能同時掌控所有狀況,我們建議可再搭配一套 INTERFACE CONTROLLER。

Interface Controller

單一畫面可同時顯示九點溫控區域,及該點之設定溫度值、實際溫度值和ALARM訊號,最多可同時監控 240點。

訂定長期策略,追求永續經營

我們深知企業要持續成長, 永續經營,需要完善的規劃與完美的執行力相配合
我們一直認真的做好長期策略規劃,並且徹底的執行。

下列為 Monitor 內顯示的各點溫控明細

PV : 實際溫度值。
SV : 設定溫度值。
AL : 當PV在超過SV正負幾度時,ALARM訊號即打開。
AT : PID自動演算 (通常只有在開始設定時需要)。
OUT : 每二秒偵一次PV值,若不達SV值時即開啟送電。
AL OUT : ALARM訊號是否開啟。
TC BK : 若偵測不到TC回覆之訊號,TC BK即打開。
T/R : 單點溫控器與人機之連線是否正常。
HEATER NO : 每一單點溫控之名稱,依據客戶需求編排。




Gas Heating System

產品功能

是藉由將氣體加熱並直接導入密閉空間中 〈如:管 路、反應爐…等〉,以達到對密 閉空間中之物體或氣體產生適當反應予溫 度之目的。

訂定長期策略,追求永續經營

我們深知企業要持續成長, 永續經營,需要完善的規劃與完美的執行力相配合
我們一直認真的做好長期策略規劃,並且徹底的執行。

Gas Heating System

通常會配合Heating Jacket System一起使用

Gas Heating System

可安裝於各種需要加熱功能的設備週邊。

Gas Heating System

可依據客戶需要增加各種警示功能與監控功能。
